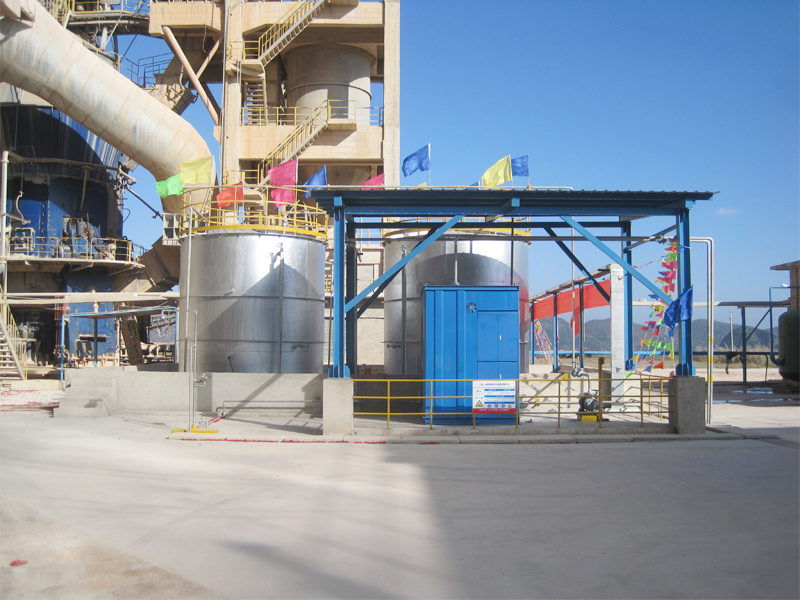

甘肅省某大型水泥廠更新改造除塵項目，受泵站內場地的限制，新增加機組軟起裝置需安裝在高壓柜內，因此必須采用一體化高壓固態軟起動裝置高壓固態軟起一體柜。經現場實地考察及大量的技術論證，并結合目前軟起動市場的充分調查與評估，用戶最終決定選用我公司W(wǎng)DGRY型一體化高壓固態軟起動裝置，并取得了預期目標。

??我一體化型高壓固態軟起動裝置功率單元的設計基礎就是高壓開關柜，功率單元形式專為高壓開關柜量身設計，采用高集成型模塊化設計。具有體積小、穩定性高等特點，放置于操作手車上，方便現場維護時從機柜中抽出。整個功率單元采用高絕緣性的SMC材料進行封裝，保證設備功率單元之間安全距離滿足國家標準相關要求;軟起動控制系統及低壓二次器件放置于高壓開關柜低壓倉內。同時將高壓開關柜內原有的智能操控裝置、電動機保護控制裝置、智能操控裝置、手車式真空斷路器等器件也集成在柜內。

??運用性能指標：

??起動電流：小于 4 倍電機額定電流





??起動時間：0~30 秒可調

??使用成果介紹

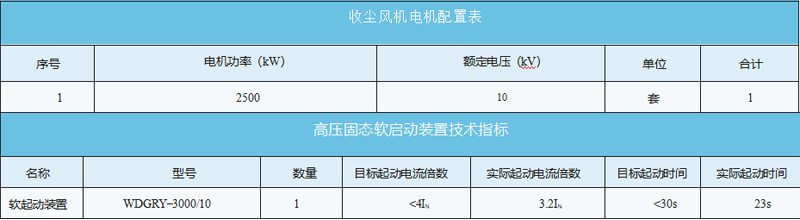

??在保證現場配電室空間不變的條件下，我公司W(wǎng)DGRY型一體化高壓固態軟起動裝置并達到預期技術指標。經改造后高壓固態軟啟動裝置技術指標如表 2 所示。通過數據對比可得出，在不改變現有土建條件的情況下，原配電室高壓開關柜均改造成一體化型高壓固態軟起動裝置，改電機起動電流均達到用戶預期的要求。解決了原直接起動電機對電網和負載造成的機械沖擊和電氣沖擊，延長電機使用壽命。起動效果顯著。達到用戶預期。
