WDVP系列變負載進相器



產品概述

WDVP系列變負載進相器廣泛適用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載場合繞線式異步電機的無功就地補償,適用電機功率75～10000kW。它除了具備普通靜止式進相器的功能以外，還能夠自動跟蹤電機負載變化情況，同時根據負載的變化情況自動調節相關補償參數，使其補償效果無論在何種負載狀況下始終保持在理想的補償狀態。



性能特點



21. 突破性地解決了變負載電機就地補償?shù)碾y題，填補了國內這一領域的技術和產品空白。
21. 采用先進的交—交變頻技術和微機控制技術，可靠性高。
21. 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上。
21. 降低電機定子電流10%～20%，降低線損、銅損20%-30%。
21. 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
21. 補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。
21. 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更強。
21. 變負載工況下的補償性能遠優于普通靜止式進相器：采用雙CPU控制，可適時根據負載變化調整相關參數，達到動態補償?shù)哪康?，使功率因?shù)始終處于最優狀態。
21. 友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。

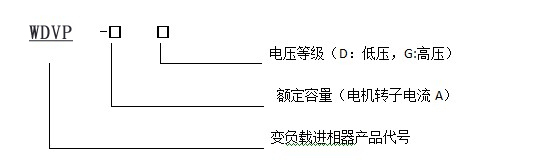

產品型號



技術規格



變負載進相器

型    號	轉子電流（A）	外形尺寸			定子額定電壓（kV）
		W	D	H
WDVP- 400D	≤ 400	1000	800	2000	0.38
WDVP- 600D	≤ 600	1000	800	2000
WDVP-400G	≤ 400	1000	800	2000	6,10
WDVP- 600G	≤ 600	1000	800	2000	6,10
WDVP-800G	≤800	1350	950	2000
WDVP-1000G	≤1000	1350	950	2000
WDVP-1200G	≤1200	1350	950	2000
WDVP-2000G	≤2000	1350	950	2200



訂貨須知

訂貨時請向制造商提供如下資料：

電動機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓、額定功率因數COSФ； 根據用戶需要，可配套提供本公司高、低壓開關柜、WDYQ系列液體電阻起動器；

若用戶有特殊要求，請與我公司協商。
