襄陽WDP系列靜止式進相器

WDP系列靜止式進相器產品概述WDP系列靜止式進相器，是專用于提高大中型繞線式異步電動機功率因數的就地?zé)o功補償裝置。它串接于電機的轉子回路，用以減少電機的無功功率，降低定子電流，降低電機及輸變電線路損耗，從而達到節能降耗的目的，其性能遠優于傳統的電……

+

產品詳情

WDP系列靜止式進相器

產品概述

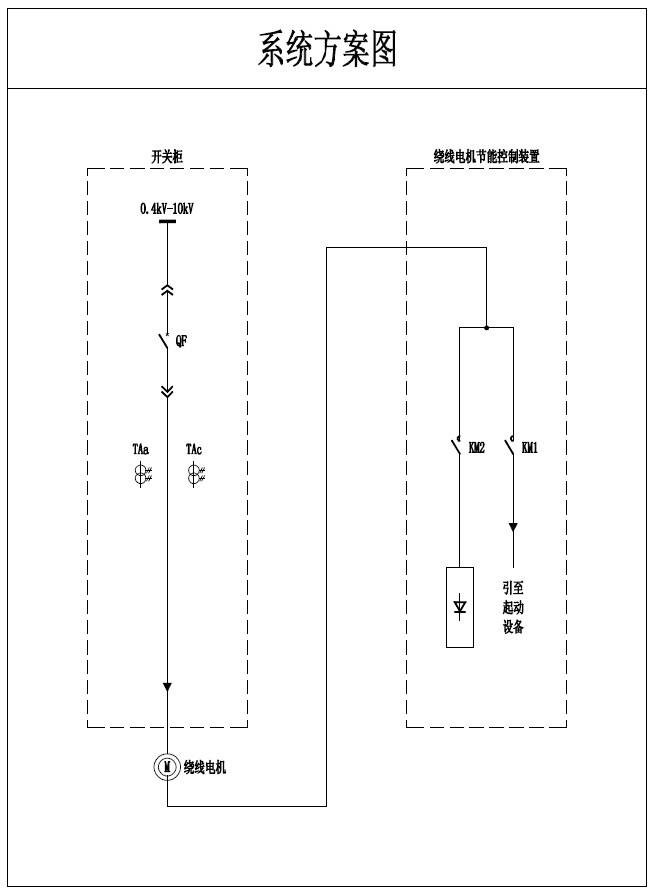

WDP系列靜止式進相器，是專用于提高大中型繞線式異步電動機功率因數的就地?zé)o功補償裝置。它串接于電機的轉子回路，用以減少電機的無功功率，降低定子電流，降低電機及輸變電線路損耗，從而達到節能降耗的目的，其性能遠優于傳統的電容補償和自激式進相機。廣泛應用于建材、水泥、化工、冶金、礦山、造紙、制藥等行業的大中型繞線式異步電動機的就地?zé)o功補償。

性能特點

采用先進的交-交變頻及單片機控制技術，自動化程度高，控制精度高。

節能降耗：電動機轉矩不變，電流下降；通過減小電動機電流降低損耗，負載率越低節能效果越好；

提高電動機及電網功率因數：可使電動機定子側功率因數達到0.95以上；

靈活、快捷動態無功補償，適用于各種負載變化的工況；

補償效率高：電動機額定負載時，定子電流下降10～20%，減少線損、銅損20%～30%；

耐受性能強：可適用于惡劣工況環境下，對電網諧波不敏感；

冗余性好：完備的保護功能，不會因該裝置故障而影響電動機的正常運行。

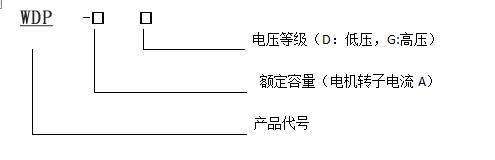

產品型號

使用環境

環境溫度：-10℃ ～ 40℃；

相對濕度：＜85%，不凝露；

海拔高度：＜2000m，2000m以上須特殊設計；

安裝地點：垂直傾斜度不超過5°，無劇烈震動，無腐蝕金屬和破壞絕緣的氣體與塵埃。

執行標準

GB7251.1-2005 《低壓成套開關設備和控制設備》

技術規格

靜止式進相器

型號	轉子電流（A）	外形尺寸			定子額定電壓（kV）
型號	轉子電流（A）	W	D	H	定子額定電壓（kV）
WDP- 400D	≤ 400	1000	800	2000	0.38
WDP- 600D	≤ 600	1000	800	2000	0.38
WDP-400G	≤ 400	1000	800	2000	6、10
WDP- 600G	≤ 600	1000	800	2000
WDP-800G	≤800	1350	950	2000
WDP-1000G	≤1000	1350	950	2000
WDP-1200G	≤1200	1350	950	2000
WDP-2000G	≤2000	1350	950	2000
WDP-2500G	≤2500	1350	950	2000
